lunes, agosto 21, 2006

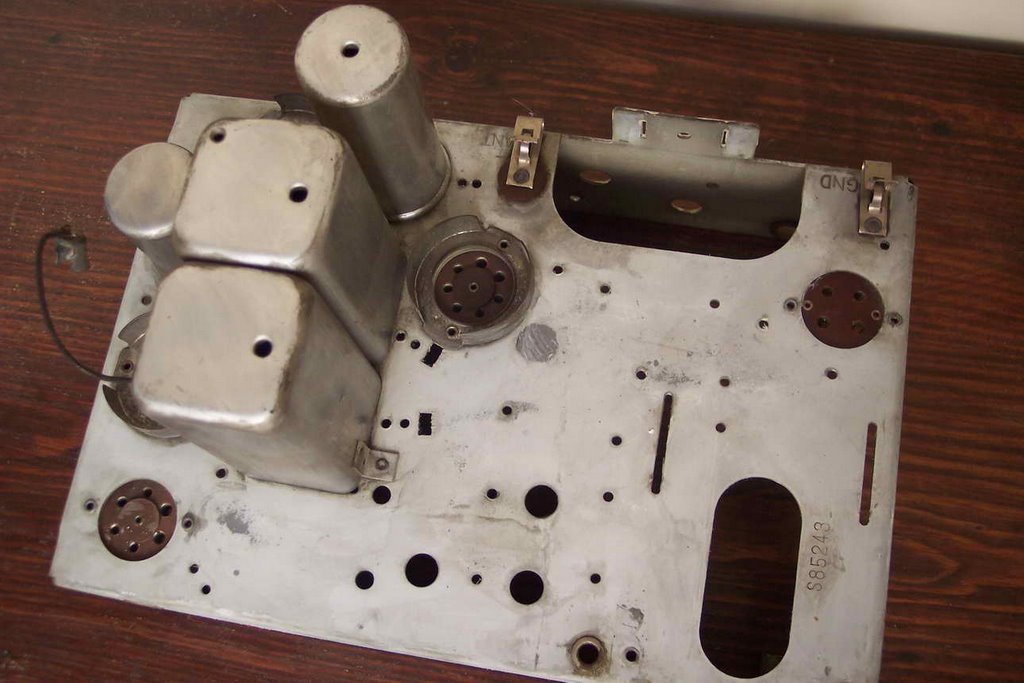

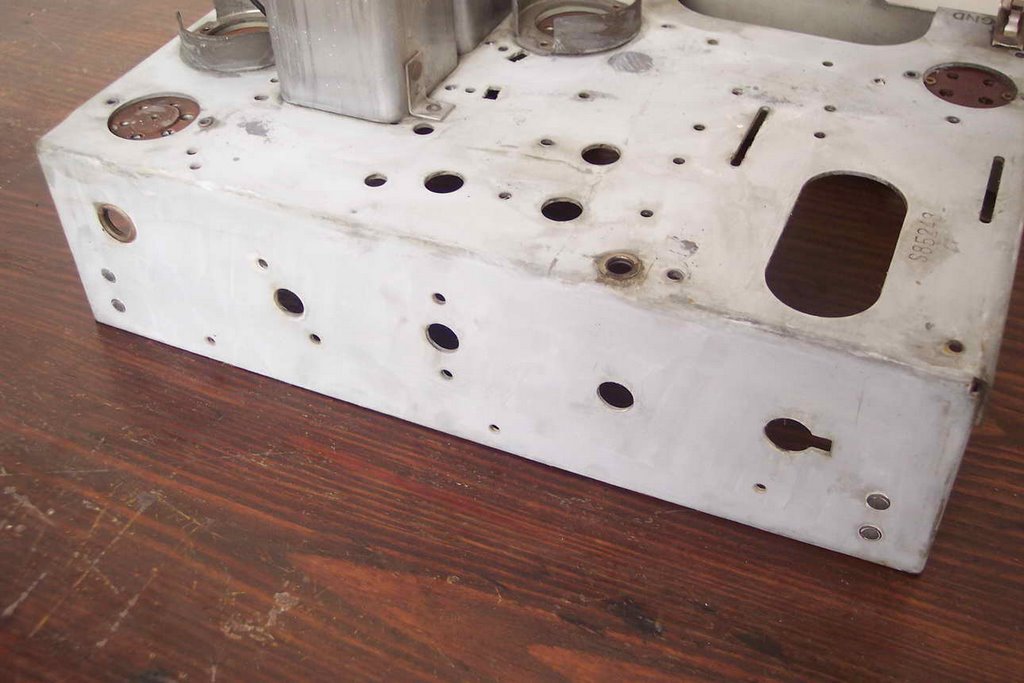

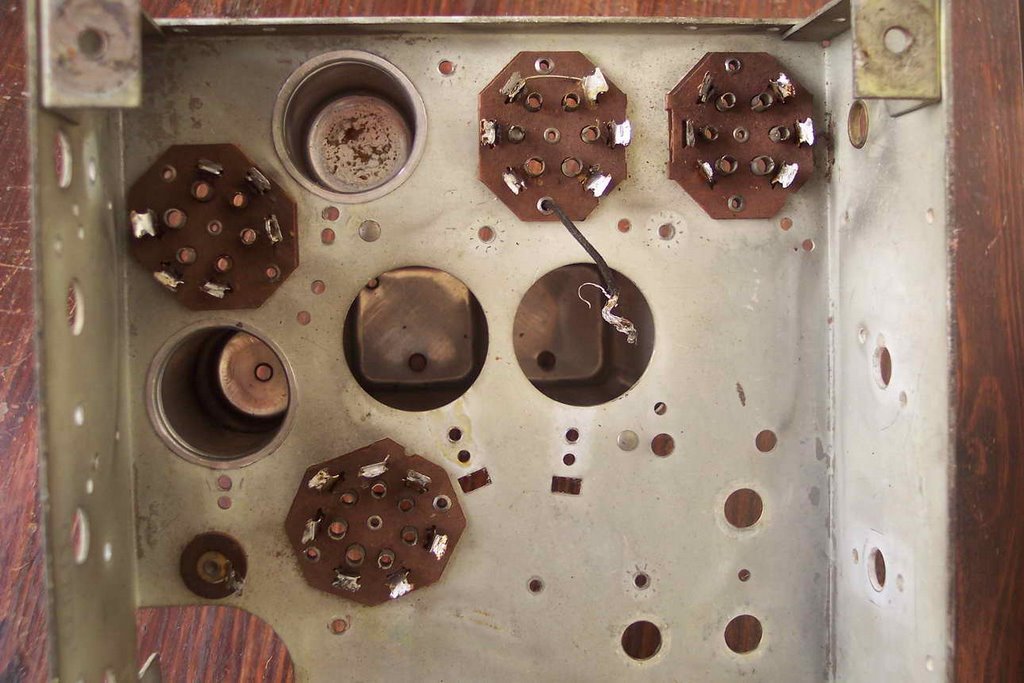

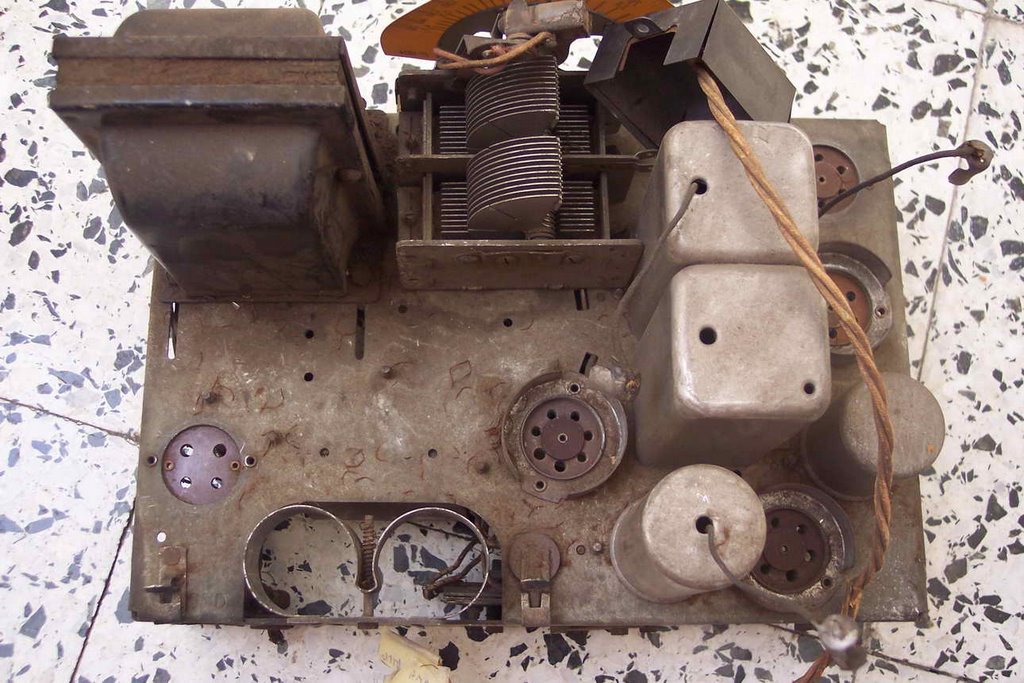

YA he dejado el chasis limpio de cables y componentes. Creo que al final le voy a dar una mano de galvanizado en frio. Asi que ahi podeis ver como ha ido saliendo lo mas gordo. Desoxidante titan, que sobre este chasis, hace milagros.
Seguramente le dare leugo con el cepillo de pelos acerados para deajr mejor la supreficie al galvanizado en frio.

Os voy a dejar ahora fotos del trafo, que al final lo he abierto, y voy a repintarlo. Le Voy a echar pintura anticalorica, por el tema del calentamiento. Mañana voy a que me la metan en bote, para echarsela, Aqui veis como esta sin la pintura, de momento. Eso nada, a echarle disolvente, y sale q no veas ;)

jueves, agosto 17, 2006

Voy a publicar un texto referente a mi Telefunken Caruso 767A, que puse en el foro de Elvalvulas, que mi amigo Alfredo va a publicar en su pagina de El Ojo Magico (http://www.radiohobby.bravehost.com/ ) y que aqui os pongo como un Kit Kat en lo que es la restauracion de la Philco.
Espero que os guste.

El motivo de este texto es el de comentar como restauré una de mis radios, que entre una cosa y otra se ha tirado un buen tiempo.

Se trata de la Telefunken 767A "CARUSO", Superheterodino con 7 válvulas (ECH4, EBF2, ECH4, EL3, EL3, AZ1 y EM4), autorizado el 17-6-1947, segun reza en la información de la tapa.

Su precio, 4500 Ptas. Se fabricó en Getafe por Telefunken Radiotécnica Ibérica.

Este receptor es de los pocos familiares que tengo, por lo cual ya se sabe, se le tiene ese algo más de cariño. Era en cuestión de una tia de mi madre. Recuerdo que mi padre se la pidió porque quería tener una radio antigua. El dia que llego, recuerdo que mi padre la puso en la mesa de la cocina, ya de noche, y empezo a mirar por allí por si algo podia hacer. Nada hizo, por supuesto, pero recuerdo que estabamos alli todos pendiente de aquel aparato, con la tapa abierta y con aquellas "luces" que se medio encendían. Era la primera vez que veía un ojo mágico.

De esto hace aproximadamente unos 12-15 años o algo más.

Al no poderle hacer nada, se bajó la radio a la parte de abajo de mi casa, hasta que un dia, ya siendo ya más mayorcito, entre otro forero que conocereis, José Fco Jurado y yo, decidimos empezar a meterle mano. Eran los comienzos nuestros en este mundillo. él tenía mas idea que yo del tema, yo empezaba. Eran tiempos de lecturas del Maymó, de ver esquemas, de ver datos de válvulas, .... y más cosas que prefiero callar, pero que José Fco sabe (río, TVs, radio control, italiano, Jesús....).

Se intentó reparar, conforme a esquemas parecidos del Maymó, se hicieron pruebas, etc, y nada, Se modificaron cosas, y nada, La cuestión es que llega la época de la universidad y otros tiempos, y se deja la radio de lado. Se metió en una bolsa, se guardó el mueble en un trastero, y empezó el tiempo a pasar. Fueron varios años dejada de la mano de Dios, con humedad, con polvo, etc.

Hasta que bueno, hace poco, la radio sale de su escondrijo con intencion de salir como el ave Fénix. En concreto el dia 16-8-2004. Ese dia de verano, me decido a que la radio se oiga por fin algun dia, cosa que nunca había podido hacer.

Un tiempo antes, se consigue gracias a las nuevas tecnologías, el esquema teórico e instrucciones de ajuste, sin lo cual ahora el receptor seguramente no iría.
Os dejo unos enlaces de como estaba la radio ese día de verano que me decido a ponerla en forma:

http://img341.imageshack.us/img341/7441/00000018lp.jpg
http://img423.imageshack.us/img423/6683/00000021si.jpg
http://img423.imageshack.us/img423/7387/00000041pl.jpg
http://img423.imageshack.us/img423/3329/00000051vx.jpg
http://img423.imageshack.us/img423/9923/00000060of.jpg
http://img423.imageshack.us/img423/8220/00000098iv.jpg
http://img423.imageshack.us/img423/8373/00000104aw.jpg
http://img423.imageshack.us/img423/8720/00000163zz.jpg
http://img423.imageshack.us/img423/7272/00000183qv.jpg
http://img423.imageshack.us/img423/5814/10021526jb.jpg
http://img423.imageshack.us/img423/8365/10021531ps.jpg
http://img423.imageshack.us/img423/1591/10021540wf.jpg
http://img423.imageshack.us/img423/7120/10021568aq.jpg
http://img423.imageshack.us/img423/6917/10021581ch.jpg
http://img423.imageshack.us/img423/7892/10021603wp.jpg
http://img423.imageshack.us/img423/5305/10021615ci.jpg
http://img423.imageshack.us/img423/9758/10021626fs.jpg
http://img423.imageshack.us/img423/6182/10021665wm.jpg
http://img423.imageshack.us/img423/6341/10021681re.jpg
http://img423.imageshack.us/img423/3184/10021709oe.jpg
http://img423.imageshack.us/img423/8228/10021761lt.jpg
http://img423.imageshack.us/img423/6795/10021793fn.jpg

La tapa trasera es:
http://img423.imageshack.us/img423/5950/10021828dx.jpg
http://img423.imageshack.us/img423/1074/10021849bt.jpg
http://img423.imageshack.us/img423/2382/10021857uw.jpg

Este es el indicador de ondas:
http://img523.imageshack.us/img523/274/10022112kd.jpg
http://img523.imageshack.us/img523/612/10022149fg.jpg
http://img523.imageshack.us/img523/4156/10022150wx.jpg
http://img467.imageshack.us/img467/6044/10022178qo.jpg
http://img467.imageshack.us/img467/8656/10022347qv.jpg
http://img467.imageshack.us/img467/3007/10022365bz.jpg
http://img467.imageshack.us/img467/6583/10022433ew.jpg

Y el chasis por debajo.
http://img467.imageshack.us/img467/2934/10022456vr.jpg
http://img467.imageshack.us/img467/3230/10022464no.jpg

martes, agosto 15, 2006

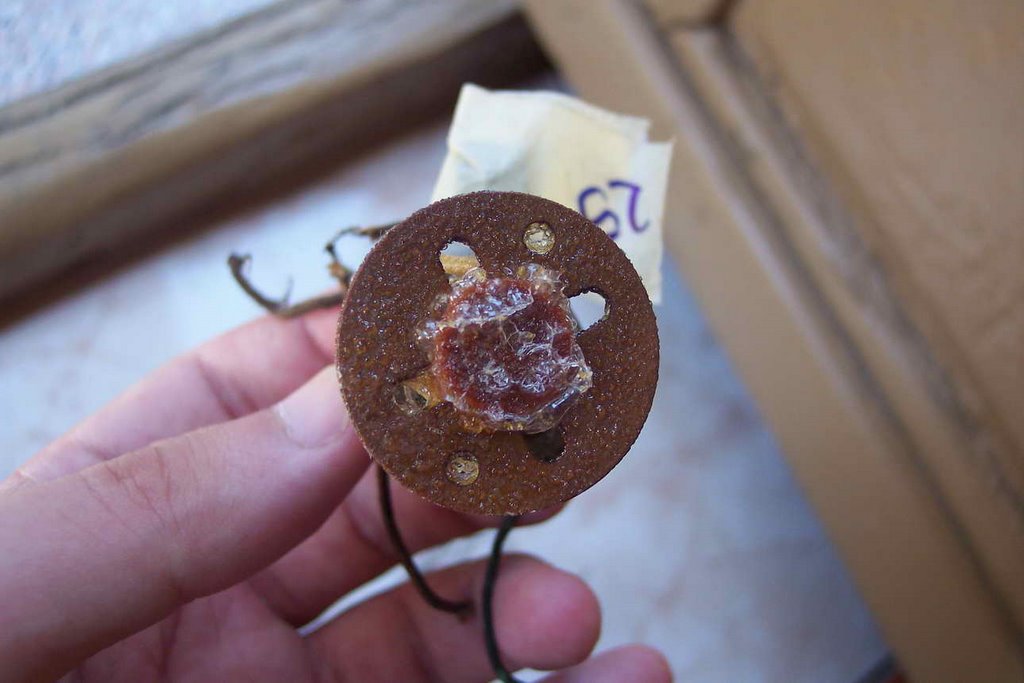

Aqui se tiene una imagen del potenciometro y del control de tonos. EL potenciometro, jodido. Deberia de medir 0.35M y media mas de un mega, y mas de dos, asi que lo abri para limpiarlo con lubrilimp 0, y cual es mi sorpresa cuando va y lo disuelve. Asi que a ver si pillo uno nuevo y parecido al menos en valor.

EL control de tono, formado por dos condensadores, se ve antes de vaciar y una vez vaciado. Le tengo echada ya la silicona, a la espera de hacerle alguna foto y colgarla.

Y aqui las fotos de las bobinas como estan.

Aqui dejo lo que es el reconeado que se le ha hecho en Dinamo, Madrid, a este altavoz. Tambien se ve la pieza metalica que cubre el adaptador de impedancias.

En esta ocasion, os dejo fotos del vaciado de condensadores de la Philco.

El bloque de condensadores asi como varios blindajes de valvulas, a ver si los llevo a que me los cromen o niquelen, ya que estan oxidadillos.
Por eso el bloque de condensadores aun no lo he rellenado.

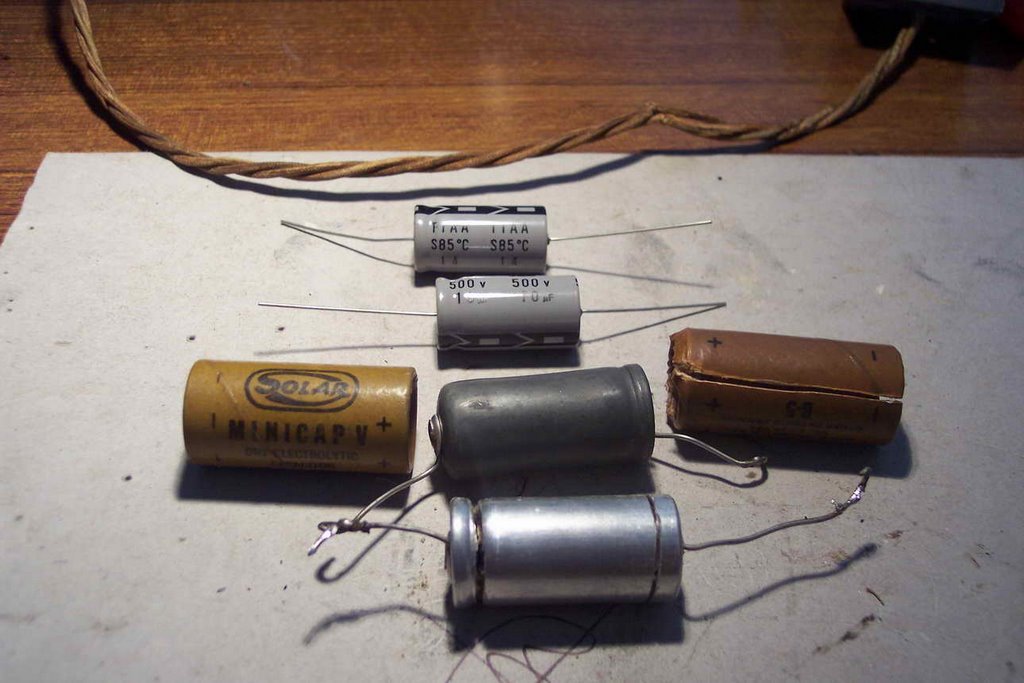

Los electroliticos originales no los tiene, y tiene otros que se los pondrian depues, los cuales podeis ver como se han abierto y reemplazado. aun queda soldarle los terminales al original.
Los de paso estan ya cambiados, pero no tengo fotos hechas del proceso. en cuanto pueda, pongo de como han quedado.

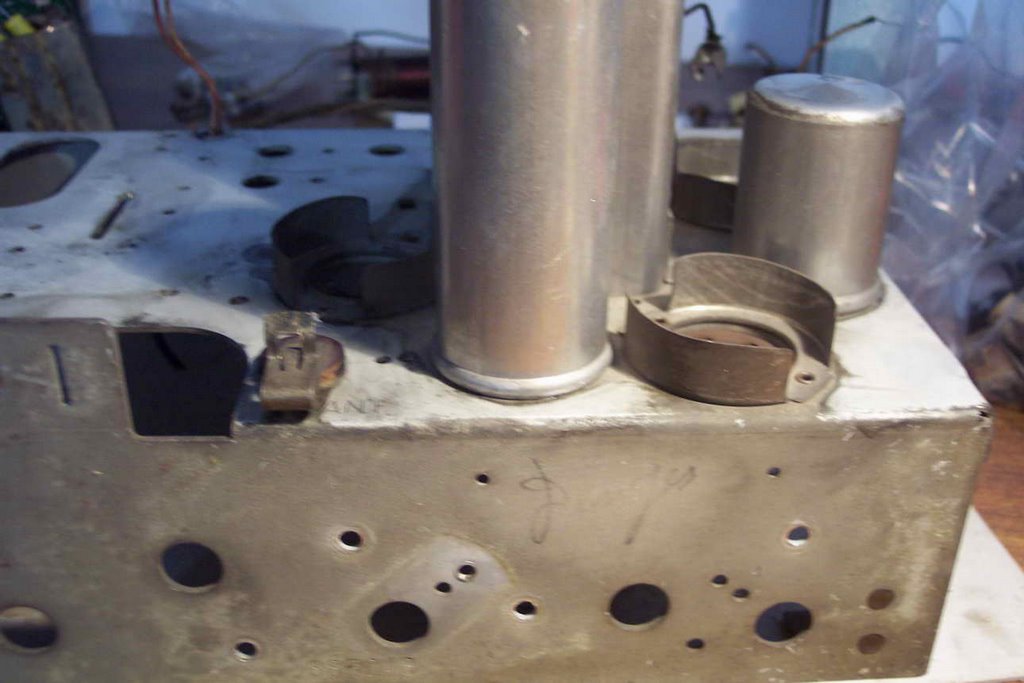

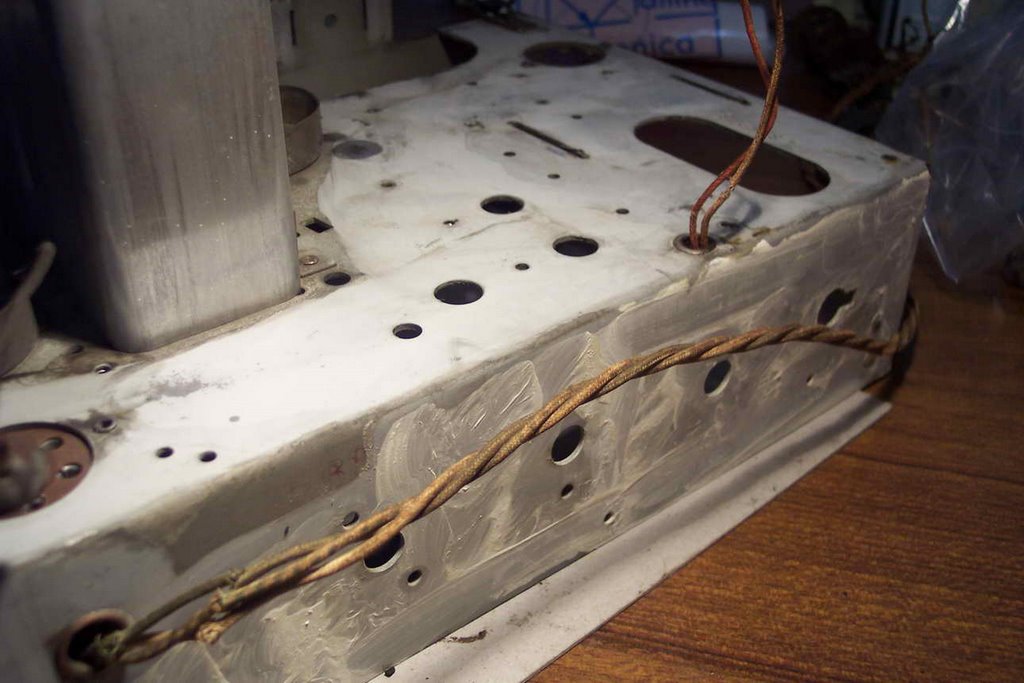

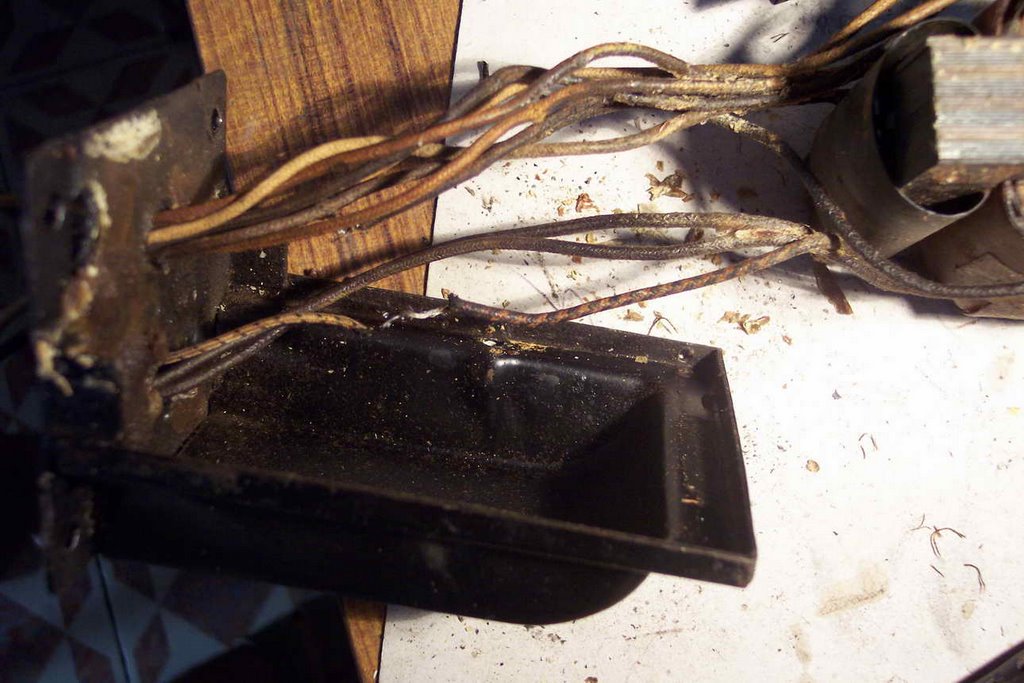

Hola. Hoy os voy a dejar fotos de la philco 60 de cuando empece con ella a trabajarla, con ciertos detalles que comentare. En concreto, ahora de cuando la saque del mueble.

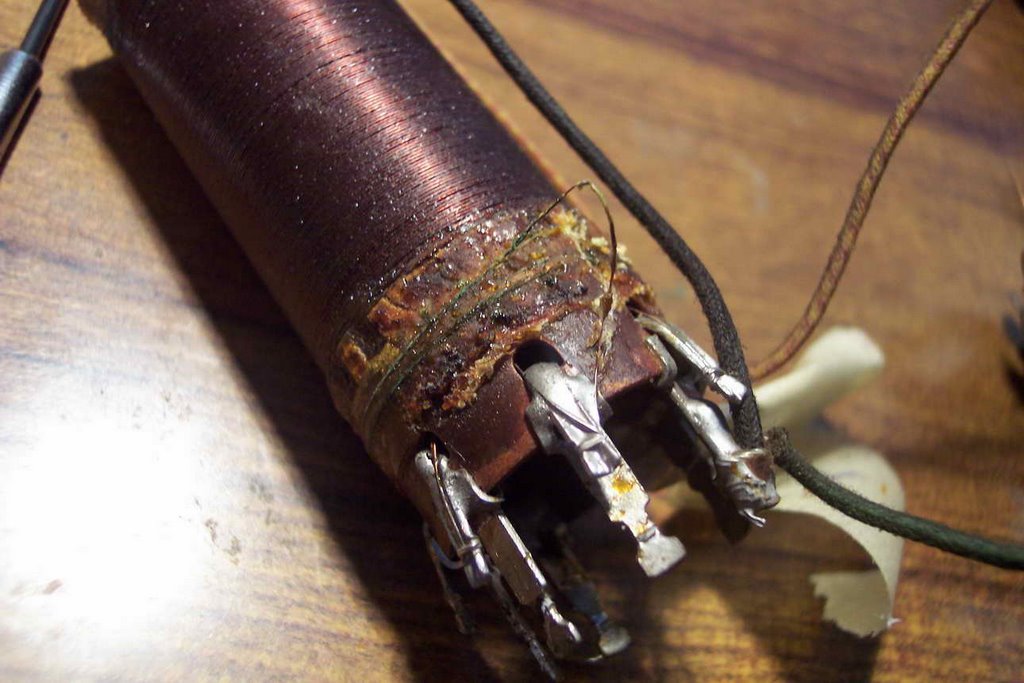

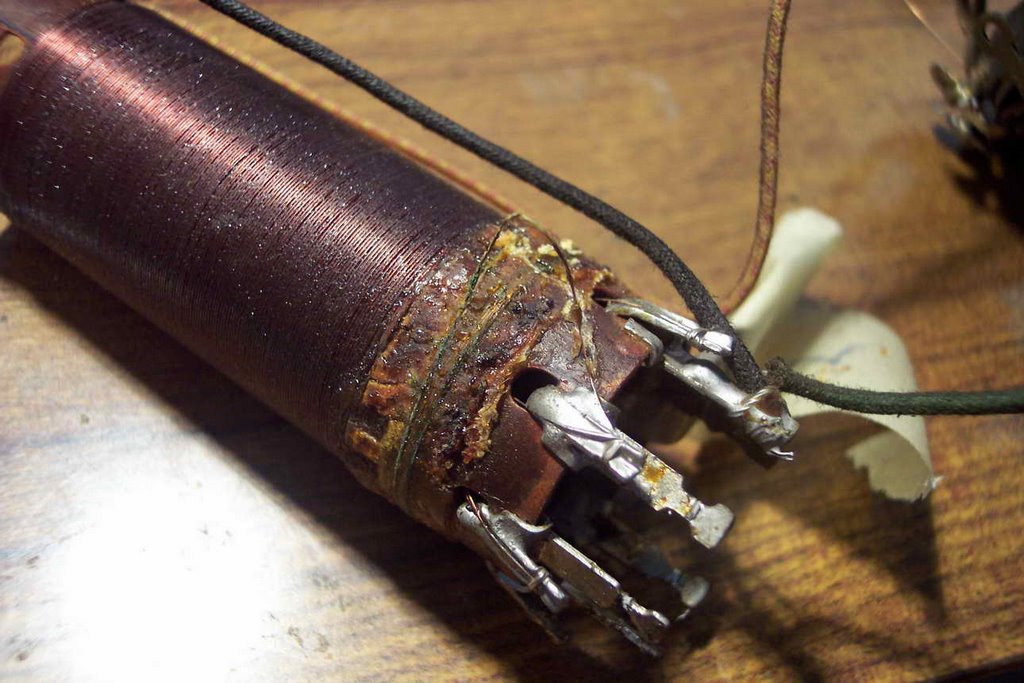

Bueno, como os dije, ahi van fotos de lo que es la bobina 4, de como estaba antes, y de como esta ahora.

lunes, agosto 14, 2006

Esta tarde he arreglado lo que es la bobina denominada 4 de la philco 60, que lo que tenia es que la parte que va desde la bobina de antena hasta tierra estaba sulfatada.
La solucion, quitar la que habia y poner una nueva con el mismo numero de vueltas. El hilo lo he sacado de las bobinas que me dejo el amigo Jesus.
En cuanto pueda, practico lo que es subir imagenes.

Hola a Todos.
Me llamo Jose Antonio Gonzalez y me he decidido a crear un blog dedicado especialmente a una de mis aficiones: las radios de epoca.
Entre otras cosas, ire publicando mi coleccion, datos, restauraciones, etc.
Es la primera vez que hago un blog, asi que espero hacerlo medio bien, y disculpad si no os gusta, o lo hago mal.
Se aceptan como no todo tipo de criticas (mejor las buenas ;))

Espero muy pronto empezar a meter datos.
Decios que ahora estoy liado con una Philco model 60, y que acabo de terminar una Philips 2514.
